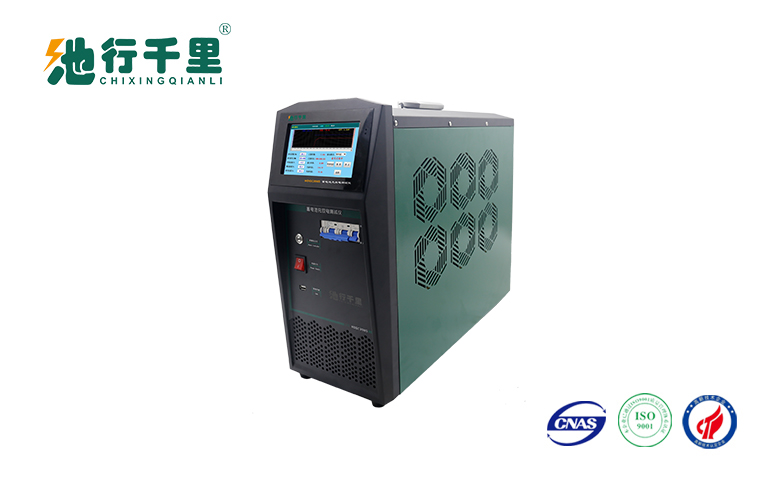

直流系统蓄电池充放电综合测试仪方案及安全技术措施

日期: 2021-03-25
浏览次数:


一、工作前的准备

       1、将所需工器具及备品各件准备好.并检查工器具是否完好。

       2、在开工前组织相关人员学习安全技术措施,并做好事故预想。

       3、在开工之前应与运行人员配合,将蓄电池组从直流系统分离出来,改变运行方式对蓄电池进行均充,电压设置为244V。


       4、使用U#2机组II段直流母线带#2机组直流系统.在蓄电池充放电期间,尽量减少开关操作。

二、直流系统蓄电池概述:

       我厂直流系统蓄电池容量为800Ah。该设备正常运行情况下的各种直流负荷的供电。

三、本次蓄电池充放电总体安排:

       此次充放电将蓄电池组退出运行,由#2机组II段直流母线提供电源,将#2机组I段104个蓄电池全部投入充放电,同时通过在放电过程中对蓄电池组的现场记录仇进行分析,为确保充放电过程中直流系统的稳定运行,在充放电过程中随时注意观察蓄电池单体电池电压不低于1.8V,为防止充放电过程种出现意外时,及时提供电源做准备,当在充放电过程#2机组II段直流母线充电装置发生故障时或系统故障时,立即将蓄电池投入运行,确保正常的直流供电。


四、技术措施:

       (一) 放电(10小时放电率)

       1、从蓄电池组出线侧铜排接线柱端处接放电电缆至放电装置直流输入接线柱,红色接正极,黑色接负极。

       2、取检修电源箱交流220V电源接至蓄电池放电装置

       3、检查放电接线.控制接线.确认正确无误。

       4、检查并调整当前运行方式.将IZK切换至II段母线位置,3ZK位置指向I段母线位置,检查直流系统供电正常。


       5、检查放电回路接线正确后,将放电装置控制器上电。设置参数后,开始放电。

       6、放电电流不超过10小时率的电流。即放电电流控制在80A。放电星应为额定容量的80%以上。放电期间.始终将放电电流保持在80A左右。

       7、前3个小时之内,何小时测量一次单个蓄电池的电压及室内泪度,并做好记录。

       8、后2小时之内,每0.5小时测量一次单个蓄电池的电压及室内温度,并做好记录。


       9、在蓄电池放电后期,测量单个蓄电池的电压,若单体蓄电池电压低于1.8V后停放电设备,停止放电。

       (二) 充电(80A恒流充电)

       1、在终止放电工作结束后,检查蓄电池温度符合规定即可开始充电。

       2、本厂使用GFM阀控式免维护错酸蓄电池,充电时采用恒压限流的充电方法进行充电。

       3、对I段蓄电池进行均充,检查1ZK处于II段母线位置。将3ZK切换至II段母线位置,检查直流系统供电正常。

       4、充电柜系统根据蓄电池的工作状况,自动运行充电程序,控制充电器对蓄电池进行均充或浮充.使蓄电池始终运行在状态。

       5、开启充电机管理系统.调整充电电压为244V (2.35V*104)。充电限流80A,开启手动均充。开始对蓄电池充电(充电时间约10小时~16小时)。电池组亏电较深,充电电流大.则进入伙流充电阶段。当电池电压逐渐上升至均充电压,充电电流开始减小至电池组限流位以下.电池充电进入恒压充电阶段,充电电流继续下降.当小于“均充转浮充电流”时.开始进入浮充状态。

       6、充电开始后,每间隔2小时测量一次单个电池的电压及室内温度。并做好记录。


       (三) 直流系统恢复运行:


       1、蓄电池充放电结束后,观察蓄电池无异常现象,即可将蓄电池恢复为运行状态。

       2、直流系统运行正常后.结束工作票,结束蓄电池充放电工作。

五、安全措施:

       1、工作开始前工作负责人应办理电气第二种工作票。

       2、充放电期间,电气运行人员应密切监视直流母线电压,如有下降应立即通知现场工作人员进行调整,如发现直流系统失电的现象,立即关闭放电装笑并将1ZK切换至I段位置,检直3ZK指向I段位哭,检直直流母线电压正常,直流系统的正常运行,检卉并排除故障后再恢复开始的充放电运行方式。

       3、放电过程中,若在短时间内,发现个别蓄电池电压降到1.8V以下,应及时汇报,并做好记录。

       4、充放电过程III,应在蓄电池室内及放电设备附近配备足够的灭火器。

       5、充电期间,蓄电池l林体温度保持在15-40℃之间 ,不得超过45℃,若溢度过高,应采取有效措施降温。

       6、若发现个别蓄电池极板有弯曲、变形、开裂、脱落等现象。及时汇报。必要时停止充放电工作。

       7、在充电过程中,应监视充放电电流保持在80A。

       8、开始充电,蓄电池室内严禁有明火现象,严禁非工作人员入内。


       9、蓄电池室通风设备应齐全.并能可靠投入运行。

六、注意事项:

       1、本次采用大电流放电,恒压限流充电方式进行.充放电过程中应密切监视蓄电池极板的变化情况。

       2、充放电过程中.请位长及有关运行单位领导.要求运行人员尽量减少合闸操作。


七、危险因素及控制措施

       (一) 危险因索:火灾

       控制措施:

       1、严禁烟火。

       2、室内通风良好.门窗密闭。

       3、配备消防器材。

       (二) 危险因数:蓄电池爆炸


       控制措施:

       1、严密监视蓄电池的温度。

       2、当温度超过50℃时.应立即停止充放电工作,当温度降到27℃以下时再继续充放电工作。

       3、室内的轴流风机设备完好,确保室内温在规定范围内。
