直流供电系统上电调试

日期: 2021-03-24
浏览次数:

       长途运输可能会损伤机柜、整流模块,电源系统重新组装后,也可能发生组装和连接错误。所以系统组装完成后,不能草率地启动整个系统工作,而应严格按照调试步骤进行调试,以防意外情况发生。


1.调测时须注意以下安全事项


       (1) 设备调试过程涉及的技术内容较多,调试人员须经过相应的技术培训。参照产品说明书中调测说明操作。


       (2) 调试过程为带电作业,操作时请在干燥的绝缘物上,不要佩戴手表,项链等金属物品。调测中应使用经过绝缘处理的工具。


       (3) 作业中要避免人体接触两点不同电位带电体。


       (4) 电源设备调试中,任何“合闸操作”前一定要检查相关单元或部件的状态是否符合要求。


       (5) 在作业过程中,如果不容许其他人操作,配电设备上应悬挂禁止标识;“禁止合闸,有人操作”。


       (6) 在调试的过程中,应边调试边观察,发现异常现象要立即关机,待查明原因后,再继续进行。

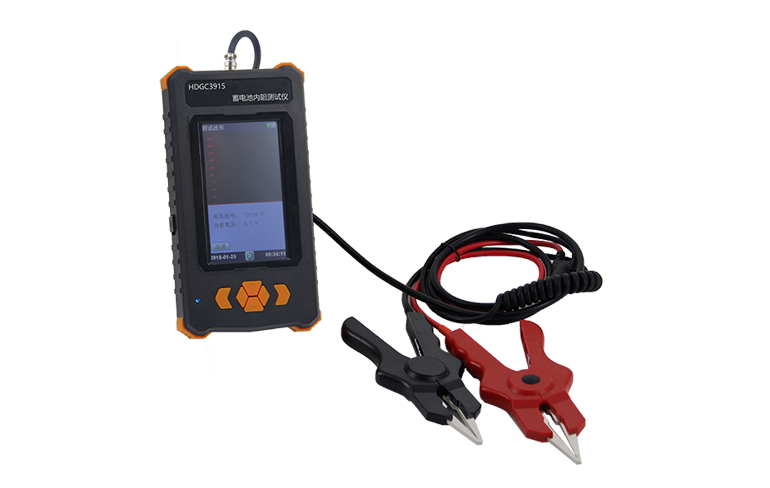

HDGC3915 蓄电池内阻测试仪



2.交流配电调试



       按下列步骤调试



       (1) 上电前,先检查机柜内配线、螺钉是否松动;



       (2) 断开系统交流插箱内的所有空气开关,然后给电源系统送入市电,用万用表测量三相的相电压,以确认电网状况,如果正常,进行下一步操作;



       (3) 合上交流配电柜的交流输入开关,交流配电的运行指示灯应亮。



3.整流模块调试



       引入交流市电后,合上整流柜内交流分配单元上的空气开关,相应模块能正常工作,观察整流模块显示的电压状态,应显示当前输出直流电压值。检查该模块的输出电压是否正常,若不正常,应去除整流模块进行检查。关闭该模块的交流空气开关,依次检查各个模块是否能正常工作。



4.监控模块初调及参数浏览



       合上监控模块的电源开关,监控模块应能启动并显示主菜单界面。




HDGC3961 直流充电机特性测试仪



5.直流配电调试和蓄电池组的接入



       请按以下步骤讲蓄电池组接入电源系统中;



       (1) 测量蓄电池组总电压,并做好记录;



       (2) 保持蓄电池组电缆的另一端蓄电池熔断器端熔丝拔出;



       (3) 在工具上做好绝缘处理,按蓄电池组厂家的使用说明将蓄电池组电缆接到各蓄电池组上;



       (4) 仅开启一个整流模块,通过监控模块将模块电压设定在于电池电压相差不到0.5V;



       (5) 在直流配电屏内装入蓄电池组各组保护熔丝;



       (6) 通过监控模块将电源电压调整到标准值53.5V(此时模块应不在限流状态);



       (7) 依次开启各种整流模块,用万用表测量系统直流输出电压是否正常,极性是否正确。



       在接入电池前,一定要用万用表核实电池电缆的极性是否与蓄电池组的极性相符;接入电池时一定要小心,坚决避免电池正负极短路的情况。两组电池同时接入时,要避免两组电池端电压不相等造成互充现象。



6.系统设定



       (1) 系统配置参数的设置。整流模块地址设定通常有3种方式;



       ●机架硬地址方式。每个整流模块插槽对应固定的一个地址,由插槽后板电路上不同的电阻值店址确定相应的地址,无需在整流模块上进行地址的设置;



       ●整流模块硬地址方式。由整流模块内相关地址设置开关拨码确定,通过多组拨码开关拨动不同的位置组成相应的单一地址;



       ●软地址方式。由整流模块的地址。



       为了方便日常识别,整流模块的地址设置宜根据其相应安装位置进行有序设置。例如,按从上到下的顺序设置。所设定的地址须为惟一,才能与监控模块通信正确。



       (2) 配电监控地址设定的检查。监控模块带检测交流配电柜、直流配电柜功能的,还需对接入监控的各种配电柜进行监控地址设定,通常通过不同组合的拨码开关,按照使用说明书的指引,设定正确、惟一的地址,与监控模块的通信正确。
