因为密封铅酸蓄电池的诸多优点，因此获得了广泛应用.然而密封铅酸蓄电池充电技术似乎不被看重.因充电方式不合理而造成电池过一早报废的情况普遍存在.有鉴于此，设计制作了一款三阶段恒流限压式铅酸电池充电器。

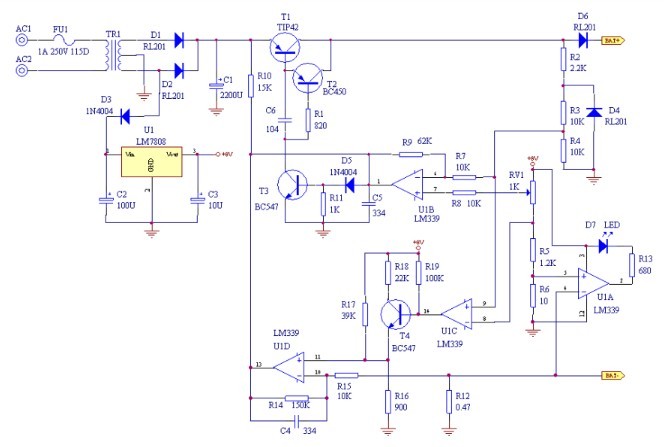

充电原理分析:
1.维护充电:
当电池电压较低时(可设定，木电路预设在9V以下).充电器工作在小电流维护充电状态下，工作原理为U1c)脚(同相端)电位低于⑧脚(反相端)，U1C输出低电位，T4截止。U1D 11脚电位约0.18V.此时充电电流约250mA(恒流电路山R1A, U1D, T1B周边外田电路构成，恒流原理读者请自行分析).
2.快速充电:
随着维护充电继续，电池电压逐渐升高，当电池电压超过9v时，充电器转入大电流快充模式下，U1C⑨脚(同相端)电位高于⑧脚(反相端)。U1C输出高电位，T4导通，U1D 11脚电位约为0. 48V，充电器恒定输出约lA电流给电池充电。
3.限压浮充:
当电池接近充足电时，充电器自动转入限压浮充状态下(限压浮充电压设定为13. 8V，如为6V蓄电池，则浮充电压应设定为6. 9V)，此时的充电电流会山快速充电状态下逐渐下降，至电池完全充足电后，充电电流仅为10.30mA,用以补充电池因自放电而损失的电量。
4.保护及充电指示电路:
本电路设有反极性保护电路，山D4, U1C, U1D, T1及外围元件构成，当电池反接时，充电器限制输出电流不致发生事故。充电指示山U1A. D7及外围元件构成，充电时，D7点亮，充电器进入浮充状态后，D7熄灭，表示充电结束。
5.本电路略为修改电路参数即可任意调整充电电流，浮充电压以满足不同规格电池的需要。

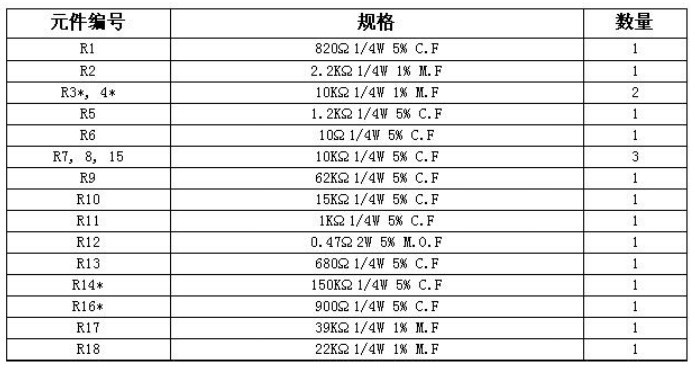

6.物料清单如下
