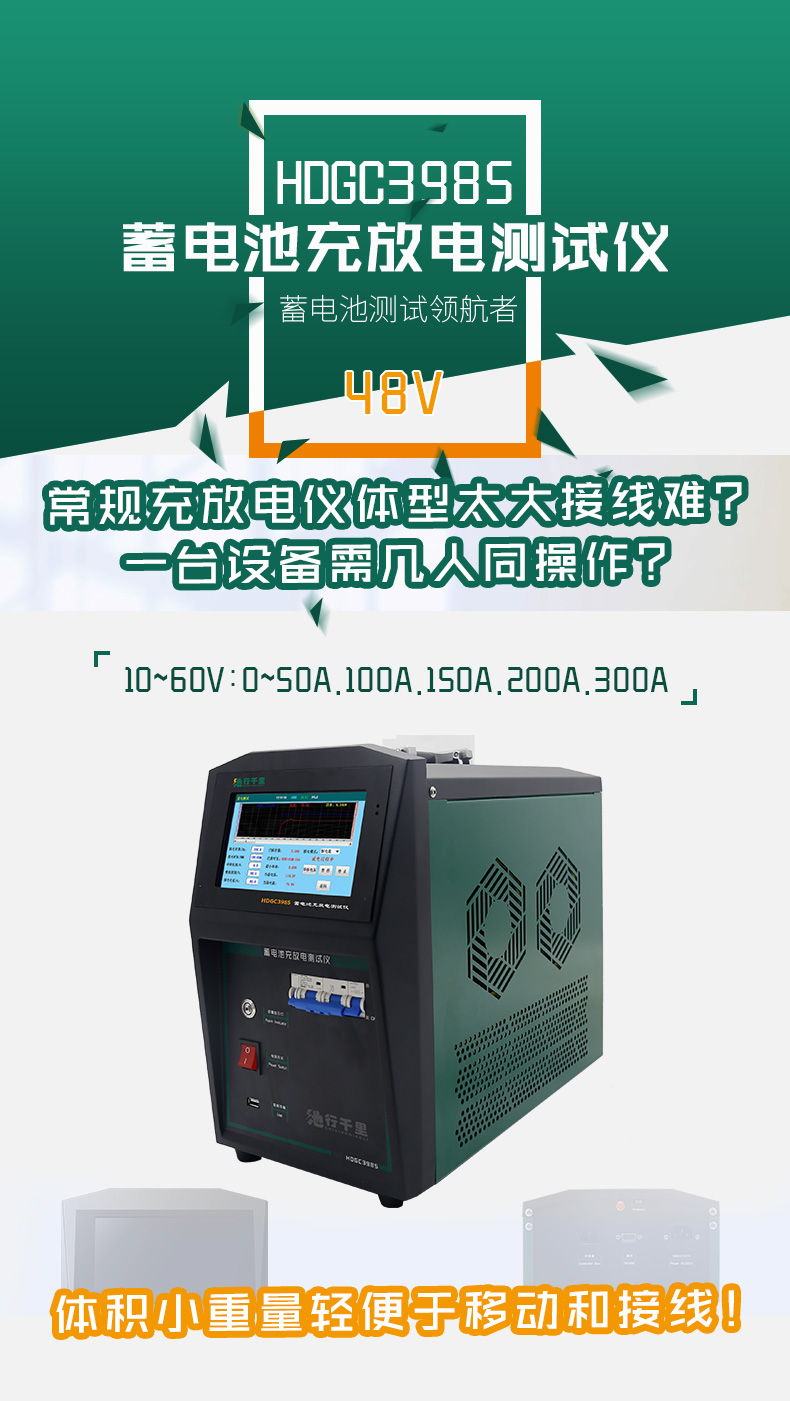

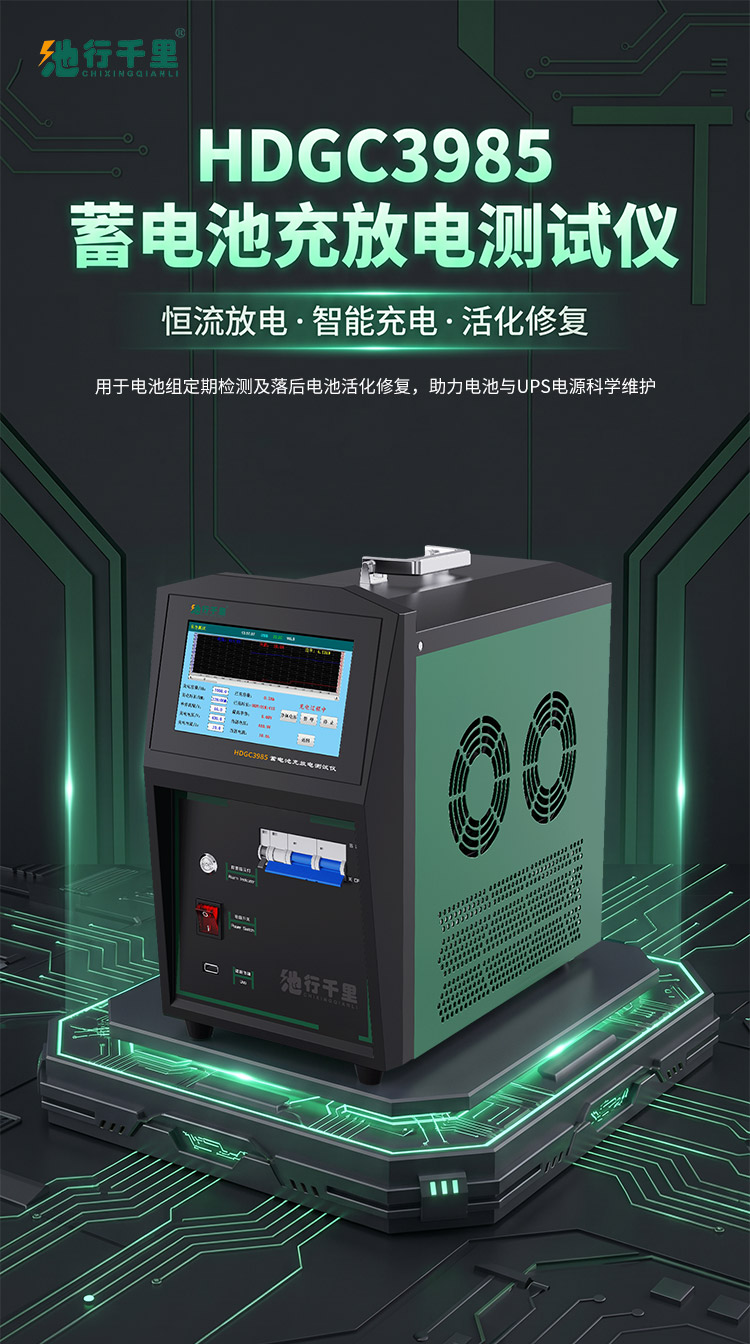

产品名称: 便携式蓄电池充放电测试仪
便携式蓄电池充放电测试仪
  • 产品概述
  • 详细参数
  • 细节描述
  • 产品选型
  • 产品视频

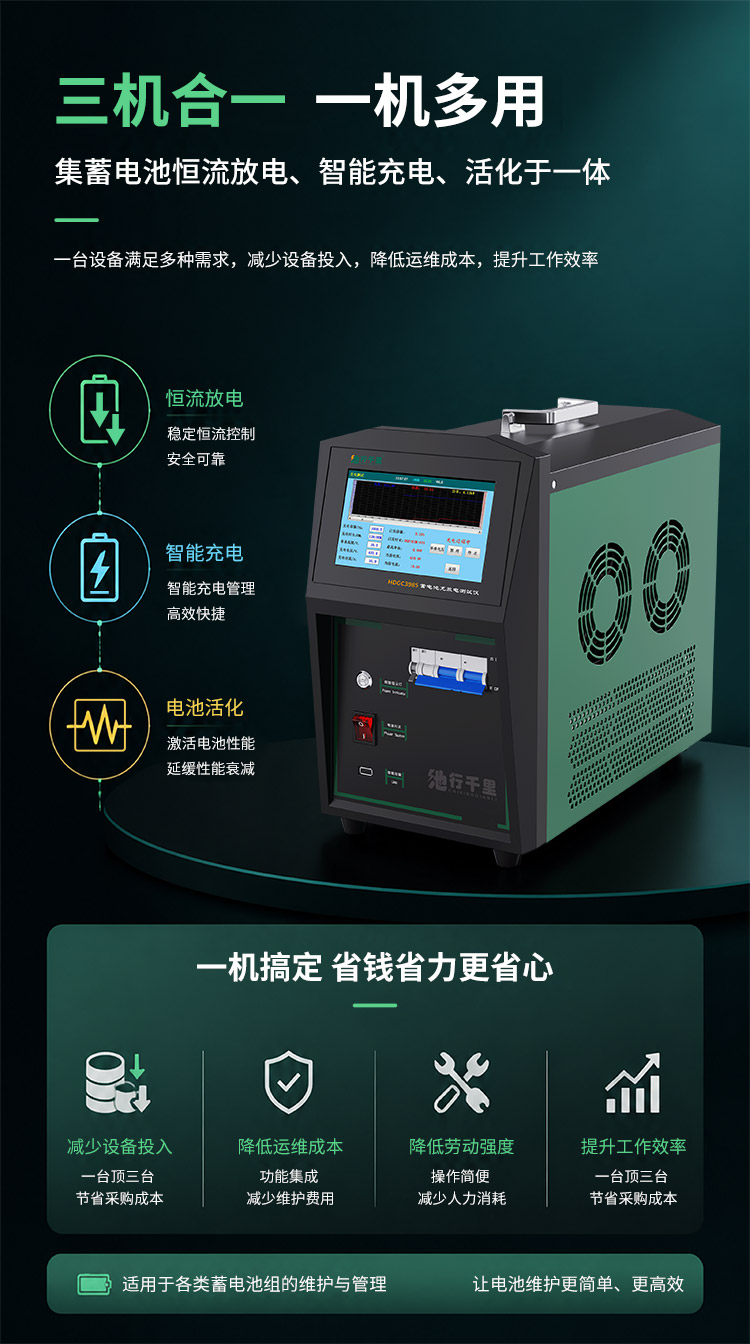

  HDGC3986蓄电池充放电综合监测仪集蓄电池恒流放电、智能充电、活化、单体监测于一体。一机多用,减少企业成本,降低维护人员劳动强度,为电池和UPS电源维护提供全面科学的检测手段。用于电信、基站、电力等部门。根据需要进行深度放电,然后充电,使电池组随时保持满足状态并延长电池寿命,是蓄电池维护工作的好助手。













 具有多电压充放电功能
       10-600V宽电压设计,单机即可满足多种电压等级的电池组充放电测试,电压连续可调。
 具有蓄电池组恒流放电功能
       恒流放电电流连续可调,精确测量蓄电池组容量。
 具有蓄电池组智能充电功能
       智能三阶段充电,充电电流连续可调,满足蓄电池组的充电维护。
 具有活化功能
       可以设定充放电循环次数,对蓄电池组进行活化,有效提高单体容量。
 具备多项警报提示功能
       测试电流超过或低于设定值,电压高于或低于设定值,极性接反、温度过高、短路过流、风扇故障等。仪表能自动报警并停止放电。

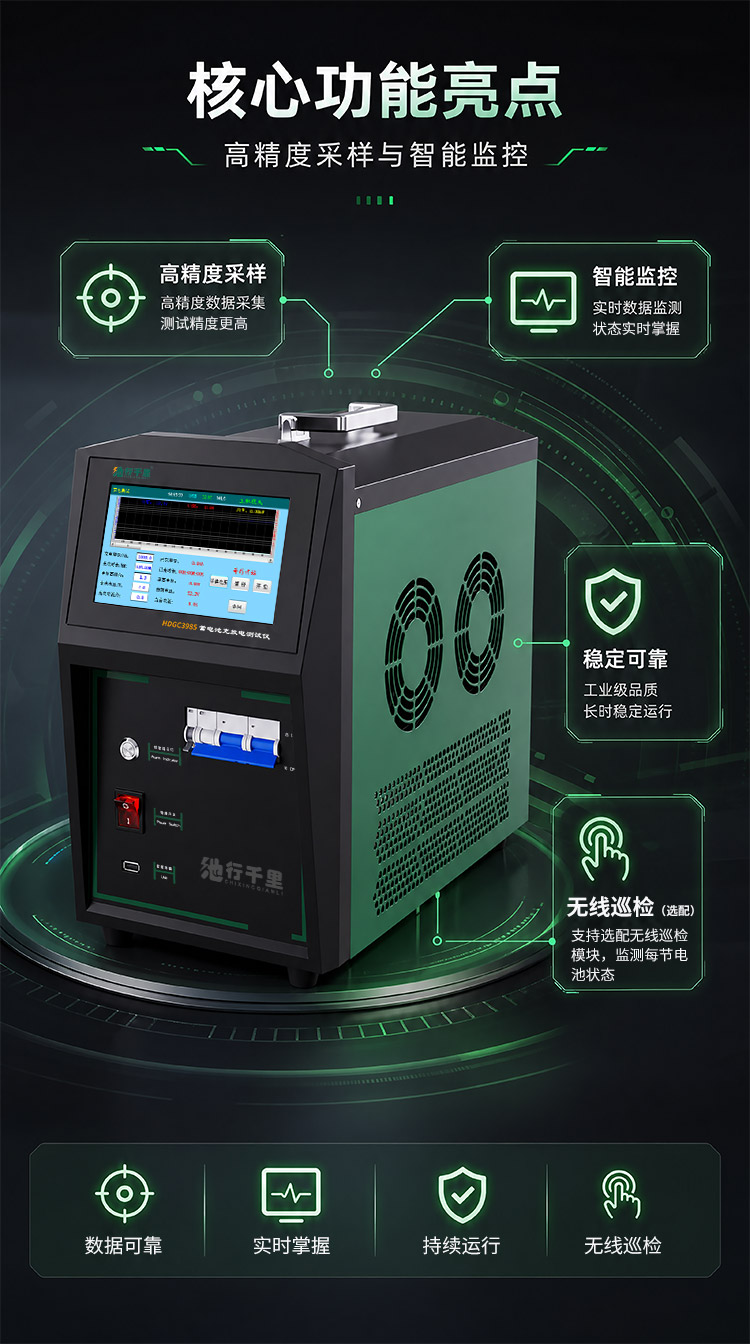

具有在线监测功能和快速容量分析功能        实时在线监测、显示所有测试数据:电流、电池组电压、单体电池电压、放电时间、容量;在核对性放电试验结束时,能快速分析出各单体的剩余容量。
具有单体电压检测功能        采用单体无线监测模块,兼容2V/3.2V/6V/12V单体电压监测,每个无线监测模块可同时监测12个单体。
具有单体电压实时检测功能        在主机屏幕上自动实时呈现出各单体电池的当前电压,自动实时呈现六节电压低的单体电池。
 具有放电过程暂停及参数修改功能
       在放电过程中可以人为暂停放电、修改放电设置参数(下限电压、放电电流、放电时间等),不需要终止试验即可继续放电。不同于传统放电仪需要终止放电后重新启动放电试验。
 具有远端控制放电功能
       PC机端上位机软件与充放电测试仪之间通过RS485通讯线连接后,可进行PC机端控制放电。




    可选内阻量测功能:

      放电过程自动检测各单体电池内阻。


    可选在线补偿式放电功能:

      在线放电时,主机显示电流=电池组放电电流=主机内部假负载电流+实际负载电流,由于在线放电时实际负载电流会随着在线电压的变化而变化,主机内部假负载也会自动进行调整,以确保蓄电池组一直以真正的恒流方式放电。

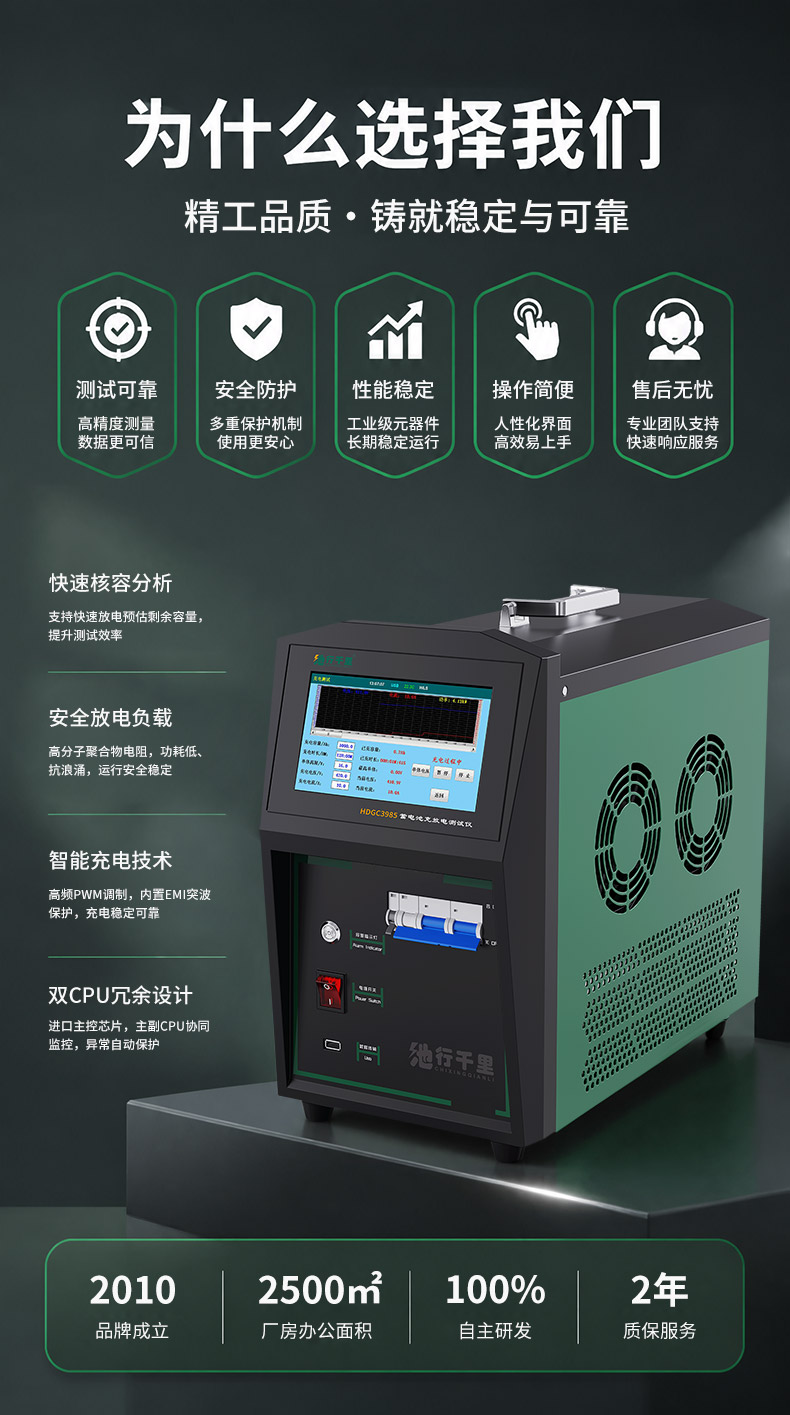

    1、便携式充放电,携带方便。

    2、7寸彩色触摸液晶显示器,中英文双语言显示,适合国内外客户使用。

    3、主机具备USB接口,可用U盘读取存储纪录,无须携带电脑,单机即可工作;日后用电脑打印报告即可。

    4、本机具有2G超大容量内部数据存储空间,解决了外出试验时忘带U盘的烦恼。

    5、采用PTC陶瓷电阻,避免了红热现象,使整个放电过程更安全,,不会有一般放电电阻的红热危险现象。

    6、内部控制器采用双CPU协同工作,限度地确保测试的安全,可靠及准确性。当其中一个CPU故障时,另一个CPU会发出报警,并执行关机程序。

    7、本机内部记忆装置采用FLASH ROM设计,测试过程突然停电或长时间不用,主机内记忆数据也不会丢失。

    8、带中文后台分析软件,可查看蓄电池组放电和充电过程各单体曲线图,可自动将测量数据导成WORD格式,方便基层工程师制作测试报告和对历史数据管理进行有效管理。

    9、外观设计:采用双手提设计、坚固可靠。面板采用正面斜板设计,易读易操作,美观大方。

    10、掉电记忆功能:测试过程突然停电或长时间不用,主机内记忆数据也不会丢失。

    11、具有快速连接功能,操作使用简单。



产品 48V 系统
充电电压 DC 40V~60V
充电电流 50A 100A
放电电压 DC 32~60V
放电电流 0~150A 0~150A
电流精度 1%
电压精度 0.50%
单体电压精度 0.20%
单体电压 0.500V~16.00V(分辨率1mV)
充放电时间 0~99小时59分
供应电源 AC:220V/380V
冷却方式 强制风冷式
强制风冷式 铝合金拉杆箱
警报产生及安全措施    测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表自动报警并停止放电。
显示及打印项目 放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印。


产品型号 产品规格 充放电电流 适用电压范围
HDGC3986/3002 10-300V 20A 充电 1-20A/ 放电 0-80A

充电电压: 10-300V

放电电压: 10-300V
HDGC3986/3004 10-300V 40A 充电 1-40A/ 放电 0-80A
HDGC3986/3006 10-300V 60A 充电 1-60A/ 放电 0-80A
HDGC3986/4805 48V 50A 充电 1-50A/ 放电 0-150A

充电电压: 40~60V

放电电压: 32~60V
HDGC3986/4810 48V 100A 充电 1-100A/ 放电 0-150A
HDGC3986/4815 48V 150A 充电 1-150A/ 放电 0-300A
HDGC3986/4830 48V 300A 充电 1-300A/ 放电 0-300A
HDGC3986/1102 110V 20A 充电 1-20A/ 放电 0-200A

充电电压: 95-150V

放电电压: 80-135V
HDGC3986/1104 110V 40A 充电 1-40A/ 放电 0-200A
HDGC3986/1180 110V 80A 充电 1-80A/ 放电 0-200A
HDGC3986/1112 110V 120A 充电 1-120A/ 放电 0-200A
HDGC3986/1116 110V 160A 充电 1-160A/ 放电 0-200A
HDGC3986/1120 110V 200A 充电 1-200A/ 放电 0-200A
HDGC3986/2203 220V 30A 充电 1-30A/ 放电 0-100A

充电电压: 190~300V

放电电压: 176~270V
HDGC3986/2204 220V 40A 充电 1-40A/ 放电 0-100A
HDGC3986/2206 220V 60A 充电 1-60A/ 放电 0-100A
HDGC3986/2208 220V 80A 充电 1-80A/ 放电 0-100A
HDGC3986/2212 220V 120A 充电 1-120A/ 放电 0-120A
HDGC3986/2216 220V 160A 充电 1-160A/ 放电 0-200A
HDGC3986/2220 220V 200A 充电 1-200A/ 放电 0-200A
HDGC3986/3801 380V 10A 充电 1-10A/ 放电 0-60A

充电电压: 300~450V

放电电压: 300~460V
HDGC3986/3802 380V 20A 充电 1-20A/ 放电 0-60A
HDGC3986/3803 380V 30A 充电 1-30A/ 放电 0-60A
HDGC3986/3806 380V 60A 充电 1-60A/ 放电 0-60A
HDGC3986/4801 480V 10A 充电 1-10A/ 放电 0-50A

充电电压: 450-600V

放电电压: 3 80-600V
HDGC3986/4802 480V 20A 充电 1-20A/ 放电 0-50A
HDGC3986/4803 480V 30A 充电 1-30A/ 放电 0-50A
HDGC3986/4806 480V 60A 充电 1-60A/ 放电 0-50A
