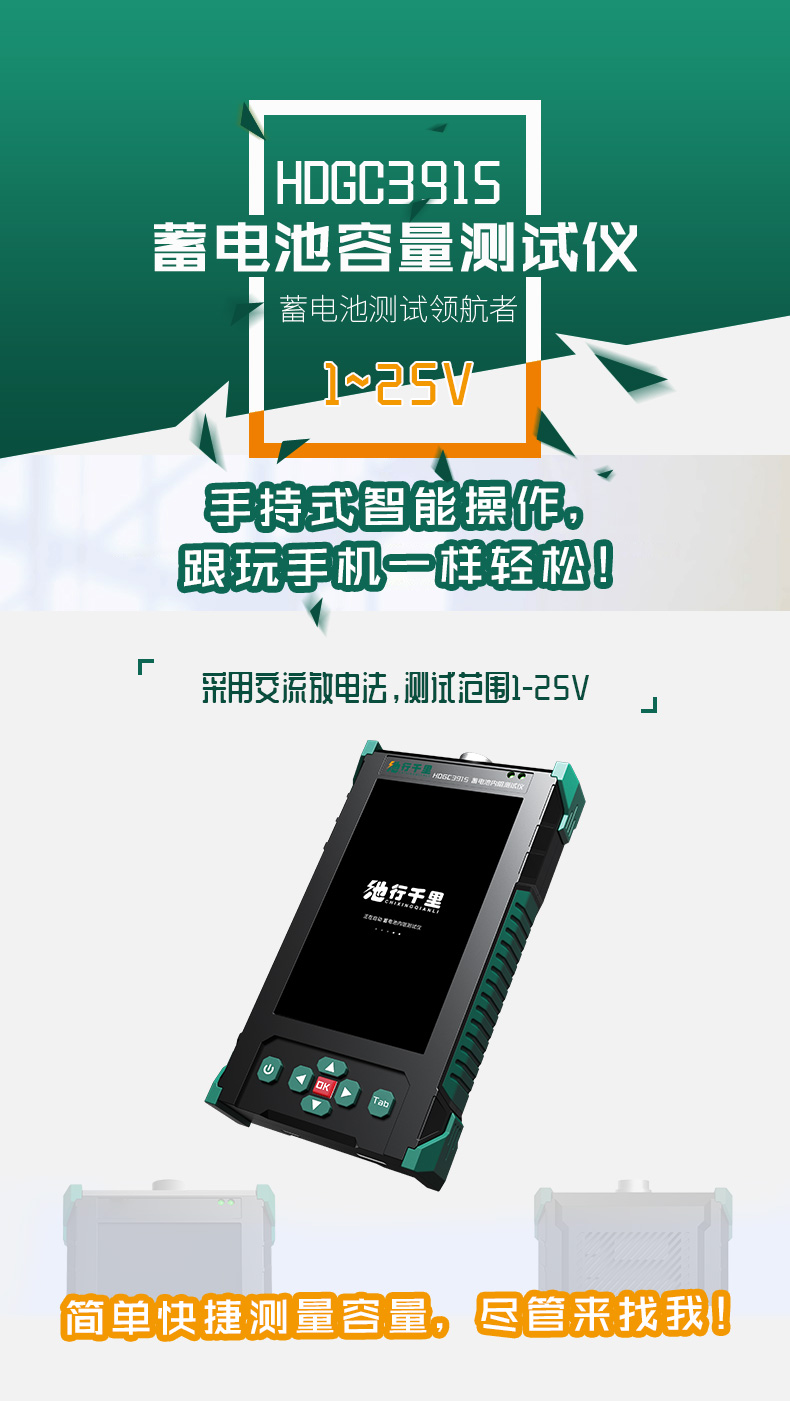

产品名称: HDGC3915 蓄电池快速容量测试仪

  • 产品概述
  • 详细参数
  • 细节描述
  • 产品选型
  • 产品视频

        电池状态的重要标志之一就是它的内阻,不同类型的电池内阻不同。电池内阻是指电池在工作时,电流流过电池内部所受到的阻力。相同类型的电池,由于内部化学特性的不一致,内阻也不一样。正常情况下,内阻小的电池的大电流放电能力强,内阻大的电池放电能力弱。有欧姆内阻与极化内阻两部分组成。电池内阻大,会导致电池放电工作电压降低,放电时间缩短。无论是电池即将失效、容量不足或是充放电不当,都能从它的内阻变化中体现出来。因此可以通过测量电池内阻,对其工作状态进行评估。但蓄电池内阻不是一个固定的数值,电流流过电池内部所受到的阻力包含欧姆内阻和极化内阻,极化内阻又包括电化学极化内阻和浓差极化内阻。

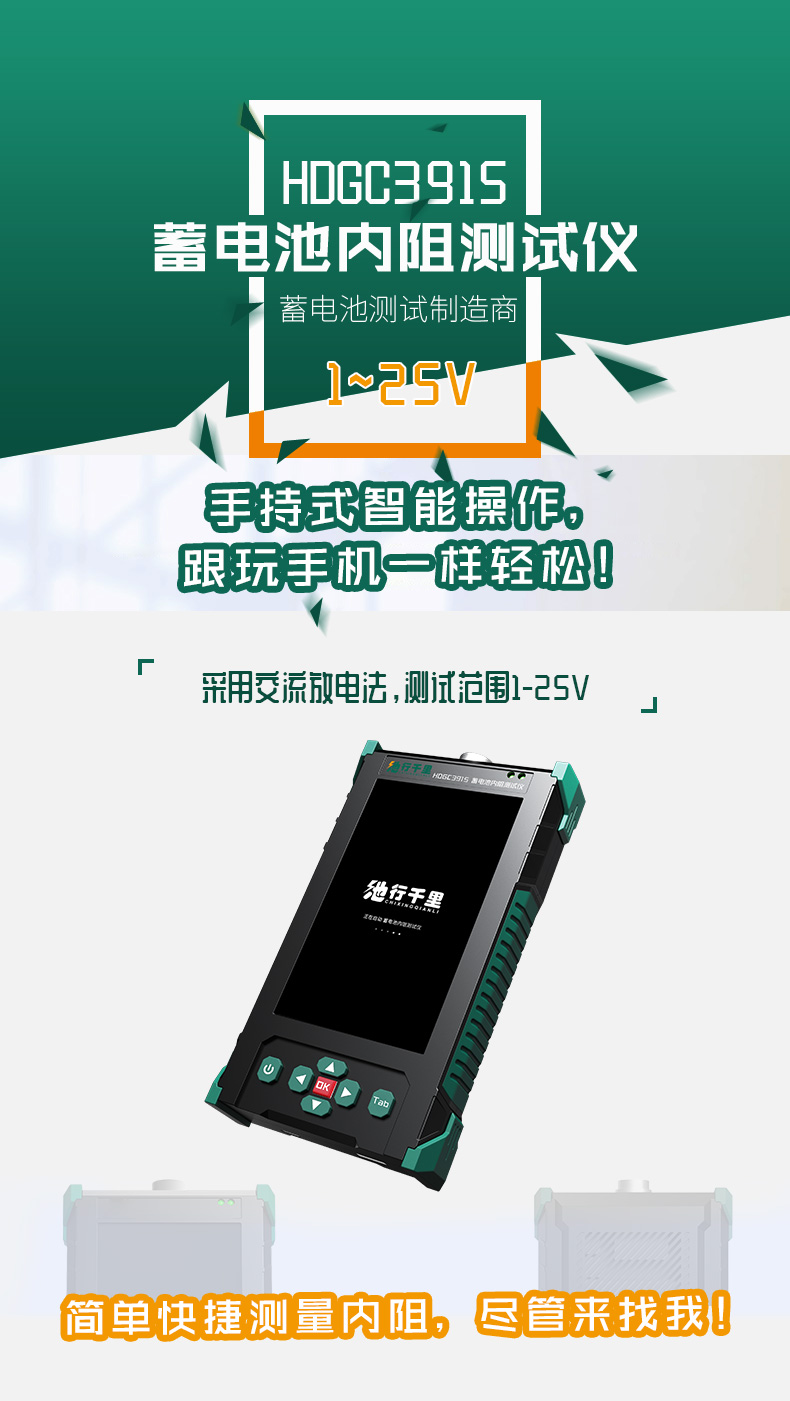

        HDGC3915蓄电池内阻测试仪采用先进的交流放电测试方法(该方法综合了交流注入法和直流放电法的优点,原理是处理器通过D/A控制可调负载,使蓄电池向负载进行放电,产生一个低频信号通过内部分流、耦合、滤波处理),能够精确测量蓄电池两端电压和内阻,并以此来判断蓄电池电池容量和技术状态的优劣。客户可以根据自身情况选择蓄电池的内阻测试,电压测试,容量估算。作为新电池配组时内阻匹配的依据;在放电前后测试蓄电池内阻用于鉴别真实落后电池;键操作和液晶触摸两种操作方式;它既可以对蓄电池进行成组测量,也可以进行单节测量。适用于电池厂家、基站运维、数据中心、变电站检修、轨道交通在线/离线维护等。





  多种测量模式:可进行单节电池、成组电池、电池+连接电阻(选配项)的内阻测量及性能评估。



  支持在线测试功能:仪表可在线式测量与离线式测量,无需拆卸或断开母线量测,抗干扰能力强。



  外观设计小巧:重量不超过0.45Kg,手持式设计,单人操作,全程自动测量。



   触摸屏/按键双选择:采用4.3英寸触摸屏,可直接点击屏幕或者按键菜单,方便参数设置和数据分析。特别是在带有绝缘手套的环境下,选择按键操作的人性化设计。



   采用精准的四线开尔文算法:准确测量给定电阻上的电压降,增益蓄电池内阻精度值,测试夹、探针等功能于一体,能够适应98%以上的电池连接安装方式和电池极柱形式。



   使用方法简单:智能化、数字化设计,全中文操作菜单、不会影响蓄电池的工作状态,也不会产生安全隐患。



   可满足各种电池内阻检测标准:内置齐全的蓄电池内阻参数参照值,可选择对应的量程对电池进行测量,即便没有找到对应的参照量程,亦可以通过软件方式添加植入系统。



   具备强大的存储能力:仪表本身可存储上千次测试数据,并能在仪表上进行结论性查询和分析,也可将测试数据用U盘导出到PC软件中生成图表和曲线进行分析。



   具备报告打印功能:测试报表可以方便的导入Excel和Word文件,并以指定的格式打印成报告,方便管理,以减少工作量。

HDGC3915
电压测量范围 0.000V~16V
内阻测量范围 内阻:0.00mΩ~100mΩ
电压测量精度 ±0.2%rdg ±6dgt
内阻测量精度 ±2.0%rdg ±6dgt
电压分辨率 1mV
内阻分辨率 0.01mΩ
连接电阻测量范围 0.00mΩ-65.00mΩ
显示屏尺寸 272×480 4.3寸TFT LCD+触摸屏
外观尺寸 186mm×98mm×40mm
重量 0.45KG
内存容量 可存放10万节电池测量数据
外部存储 4GU盘存储USB2.0
工作电源 4000mAH可充电锂电池,充满可工作8~12小时
外接电源 AC100~240V/DC5V-1A电源适配器/充电器
通讯接口 USB接口(可插接U盘)
操作方式 按键、触摸屏、手写笔三合一兼容
启动时间 输出启动时间2~5s
安全性 满足EN610950
测试夹 四端测试夹、探针一体式,使用98%以上的电池连接











产品规格 适用电池组规格 电压测量 内阻测试 电导测试 容量测试 连接条电阻
HDGC3915 内阻:0.0mΩ~100mΩ

电压:0~16V

HDGC3915S 内阻:0.000mΩ~99.999mΩ

电压:0~25V

选配
