产品名称: HDGC3926 蓄电池在线均衡维护系统

  • 产品概述
  • 详细参数
  • 细节描述
  • 产品选型
  • 产品视频

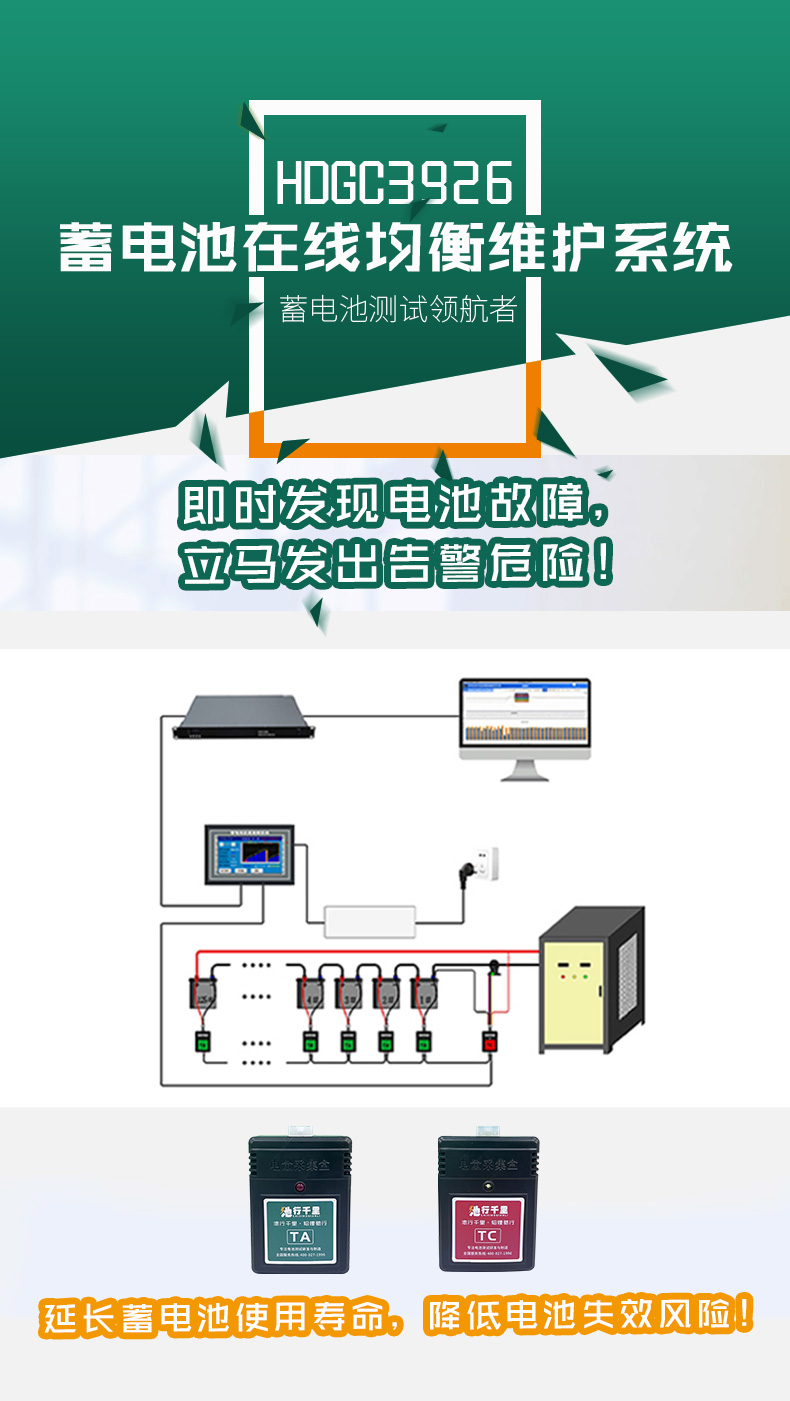

         HDGC3926蓄电池在线均衡维护系统是具备在线自动均衡维护功能,可在浮充状态下对电池组进行在线自动均衡维护,对欠充电池自动进行限压涓流流补偿充电,使每节电池始终处于活性状态,保持电池组电压均衡,防止电池长期欠充硫化或长期过充失水。从而减少电池故障,延长电池寿命。对直流屏后备电源进行全方位的监控包括内阻测试、极柱温度测试、单体电压监测、组端充放电压、电流监控及智能分析与管理。





  系统容错性



        系统对UPS充电系统和工作回路无任何干扰,电压采集线不与被监测电池直接连接,中间由欧姆电阻连接,杜绝了测量电缆自身短路或模块的故障带来的电池自放电、现场出现火花、人员触电、蓄电池的伤害等危险;采集单元各检测通道应采用高阻抗输入方式,检测回路的电流小于微安级,对蓄电池无不良影响。系统能独立于被监测设备而正常工作,功耗低,对供电系统要求不高,不影响用户正常供电线路。



  具有防过压、过流、高频磁场干扰特性



         要求系统工作电压范围宽,防过流、过压能力强,系统设计有防浪涌电路,可在高频强磁场工作环境下正常运行。



  在线均衡充电可维护性



        系统采用模块化设计,模块间的独立性良好,在线可维护性强,在线维护时不影响被监测设备的正常工作,同时搭配均衡汇集主机,通过涓流主动均衡技术,对单体偏高电池进行放电同时对单个偏低电池进行充电,从而实现整组电池的一致性,保证每块电池充电均衡。



  阻燃性



        系统应采用阻燃特性良好的元器件,使得系统本身的短路过流等原因造成的故障不会引起明火燃烧。



  防爆性



        系统应采用性能良好的继电器,无通道切换火花,无产生明火的接触连接器件。



  显示直观性:采用7寸触摸屏与监控主机合体设计,安装便捷,数据实时查看,也可通过后台读取。



  操作智能化:模块采用自动编号,数据本地、后台导出均可,智能一体维护。



  抗干扰性强:内阻测试采用开尔文四端交流注入法,测试频率根据UPS参数动态调整,高抗扰性保证内阻值不受UPS纹波干扰。



  线路分离设计:采用6芯采集线,电压、内阻、温度各自独立通道互不干扰,提高测试稳定性。



  自带校准功能:仪器带有内阻校准修正功能,可对测量值进行校准修正,保证测量精度。



  采用主动均衡技术:通过涓流主动均衡技术,对单体偏高电池进行放电同时对单个偏低电池进行充电,从而实现整组电池的一致性,保证每块电池充电均衡。



  采用先进的分布组网模式:每节电池安装一个监控模块,模块之间通过RS485进行数据通讯。





  收敛主机显示界面:历史数据查看、参数设定、数据校准、告警分析、系统设置等。

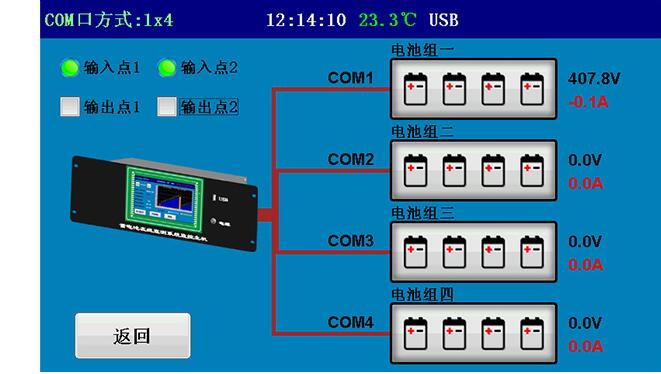

  电池组端总电压、电流显示。

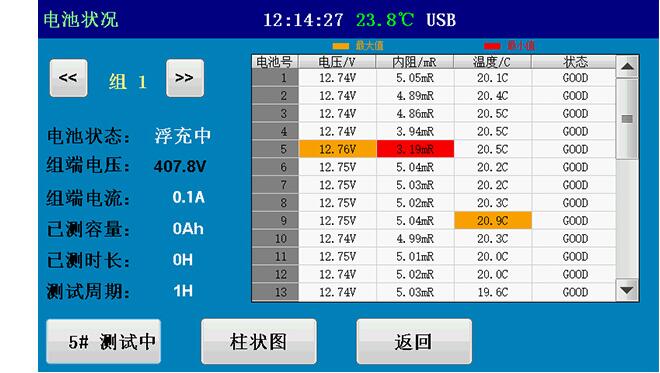

  单体压、内阻、温度等实时数据界面







  参数设置界面

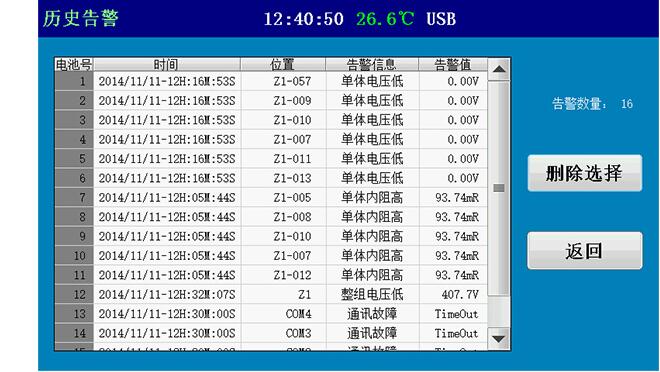

  报警记录

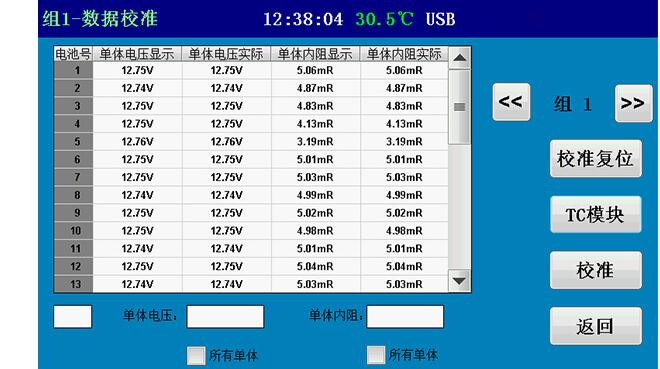

  内阻校准界面





HDGC3926
单体电压 单电池电压测量范围 1.5V~3.0V (2V单体电池)

4.5V~8V(6V单体电池)

8.0V~18.0V (12V单体电池)

电压测量精度 ±0.3%
单体内阻 测量范围 0~65535μΩ
内阻测量精度及分辨率 ±2%,分辨率:3μΩ
组端模块 电压测量范围 0~600V
电压测量精度 ±0.5%
电流测量范围及精度 0~1000A;±1%,分辨率0.1A
温度采集 温度测量及精度 ±10°C~+85℃;精度:±1℃
通信方式 内部 RS485/TCP/USB
历史查询 可以查询告警数据与历史电压、内阻、容量、组压电流及月分析报告记录 现场主机自动控制也可远端中心控制
输入电源 AC100~240V或DC48\DC220
输入绝缘电阻 ≥10MΩ,600V
工作环境 环境温度 0~40℃
相对湿度 <85%
