产品名称: HDGC3927 蓄电池远程充放电维护系统

  • 产品概述
  • 详细参数
  • 细节描述

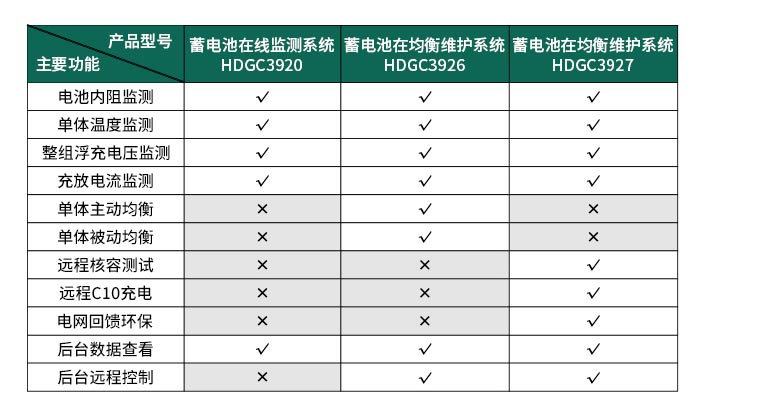

  • 产品选型
  • 产品视频

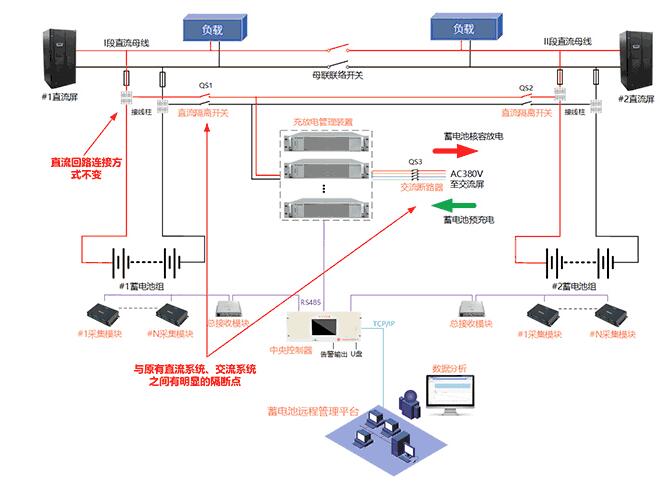

        HDGC3927蓄电池远程充放电维护系统是集成在线监测装置、蓄电池放电核容装置,高频充电装置、直流逆变结合为一体的蓄电池维护装置,可实时监测蓄电池内阻、单体电压、单体温度、组端总电压/电流,蓄电池远程核容、充电以及电能回收的综合维护系统,告别传统的需要维护人员到达现场办理手续、做安全措施,把蓄电池组脱离出直流系统进行核容测试。降低蓄电池维护人员的劳动强度,为蓄电池维护提供全面科学的管理手段。提高工作时效性,还能做到电能回收,节能环保,降低噪音污染。





       适用于各类直流屏后备电池在线监控维护、机房电池监控、轨道交通、IDC数据中心远程核容维护。





  显示直观性:采用触摸屏与监控主机合体设计,安装便捷,数据实时查看,也可通过后台读取。



  在线充放电:无需脱离母线就能实现在线充放电,一旦停电可立切换到直流电源。



  多重保障功能:系统告警时停止放电,完全隔离电池组,具有过压、过温、孤岛保护等功能,同时通过充电管理平衡母线压差,防止多组电池发生环流现象。



  一键充/放电功能:远程键控制电池组0.1C恒流放电,采用逆变并网放电方式,全过程不发热,交直流两侧电路物理隔离,放电电能供站用交流设备使用,整个放电过程安全节能。



  大数据分析平台:配套的后台管理软件对所采集的数据信息进行处理,分析电池剩余容量,生成各种曲线及柱状图,轻松甄别落后单体,有效评估电池组性能,智能预警。



  节能减碳环保:核容单元可对放出的电能进行直交逆变回馈电网,节能环保,降低噪音污染。



  多重放电停机门限:提供放电多种放电停机门限以避免过度充放电,对放电过程中的各种异常状况提供充分的保护措施。自动终止,LCD显示屏提示并发出蜂鸣警告以协助用户进行处理,或者通过后台进行分析。





技术对比
项目 离线式运营 在线负载核容运维维护 远程充放电运维
安全性 需要断开母线,同时外部监测设备要进行拆接线,存在较大安全隐患 无拆接线安全隐患,假负载核容发热量大,电池投入在线放电直流系统无备份,不安全 无拆接线安全隐患,无缝供电系统始终有备份,安全
放电方法 满足运维要求,数据统计繁琐,不易管理 放电电流恒功率,无法精准恒流,背离0.1C放电法,测试结果不满足运维标准 放电电流可科学调节保持恒定,严格按照0.1C标准可调,满足运维规范
充电方法 恒流/恒压后无法实时在线进行充电,失去浮充电,对电池组有害 要借助直流屏充电模块,放电后立马切入充电,对2组电池充电形成压差,存在风险 放点完成模块自动转入充电模式进行智能三阶段式充电,充到要求值,直接断开并入直流屏补电模式,无缝衔接
维护便利性 搬运麻烦,拆接线问题,需要人工长时间值守,费时费力 使用便利,半自动化,部分需要人工下到现场进行调节控制 智能远程控制,直接通过后台进行运维操作,非常便利
应急供电功能
安装体积
HDGC3927
系统组成 电池组 DV48V DC110V DC220V DC380V DC480V
充放电单元 充电/放电压范围 40~60V 90~132V 170~270V 300~450V 380~600V
限流充电流范围 1~100A(单个模块功率5000W,根据实际电流大小进行并机)
放电电流范围 5~100A(单个模块功率5000W,根据实际电流大小进行并机)
电压测量分辨率 0.01V ; ±0.5%*电池组标称电压
电流测量分辨率 0.1A; ±1%
尺寸 438*440*177mm
工作温度 -5~+40℃;工作湿度(RH)≤95%
通讯接口 USB接口,RS232接口
放电工作模式 恒流放电、恒功率放电
充电工作模式 恒流充电+恒压充电、恒流限压
能量回馈 可将蓄电池放出的容量通过DC/AC逆变并网实现电网回馈
显示功能 7寸真彩可触显示屏,用于本地监控信息显示
在线监测单元 单体模块监测范围 1.5V~16V
工作电压测量范围 DC 0V~600V
内阻测量范围 0.05~32000μΩ
单体温度测量范围 ±10°℃~85℃;精度:±1℃
通讯方式 RS485/TCP/USB
输入电压范围 AC100~240V或DC48\DC220
显示功能 7寸LCD触摸屏,分辩率800*480,用于现场查看与参数设置
电池监控范围 主机采用1拖4,单组最高支持125节电池*4组电池监控
远程管理系统 在线监测功能 实时监测电池组总电压、充放电电流、单体电压、温度、内阻等参数
数据分析功能 具备强大的数据分析功能,可存储相关蓄电池远程运行数据,生成总电压曲线图、电流曲线图、单体电压条形图、单体电压曲线图、导电条压差曲线,通过相关曲线对电池状况进行分析;可打印蓄电池相关数据,并可以EXCEL格式导出
实时告警功能 可对电压过高、电压过低、截止电压、温度过高等异常情况实时报警提示
