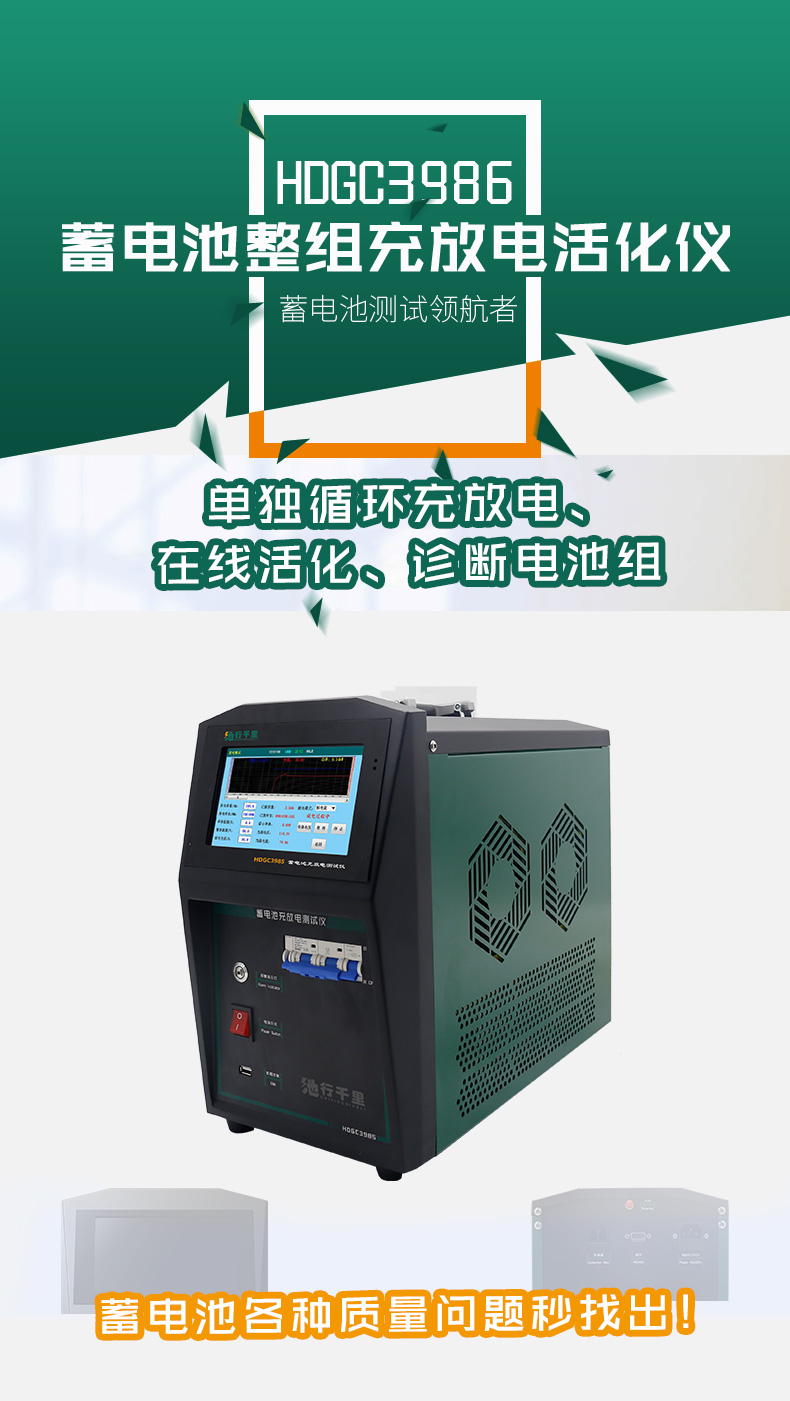

产品名称: HDGC3986 蓄电池整组充放电活化仪

  • 产品概述
  • 详细参数
  • 细节描述

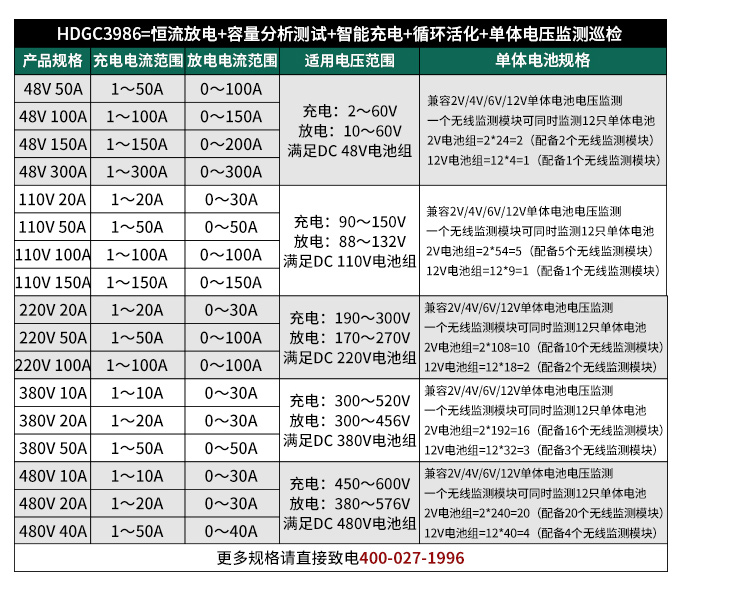

  • 产品选型
  • 产品视频

       HDGC3986蓄电池整组充放电活化仪集蓄电池恒流放电、智能充电、活化、单体监测于一体。一机多用,减少企业成本,降低维护人员劳动强度,用于定期的电池组检测及落后电池再生活化,为电池和UPS电源维护提供科学的检测手段。用于电信、基站、电力等部门。根据需要进行深度放电,然后充电,使电池组随时保持满足状态并延长电池寿命,是蓄电池维护工作的好助手。





  具备多种工作模式:恒流放电、恒功率放电,恒流充电、恒压限流充电、涓流浮充等。



  选用7寸高清触摸屏:分辨率1024×800,高清显示,触控板采用军工级多层复合薄膜电阻式触摸板,抗干扰能力强,特别适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。背光式中文显示面板,在任何环境下,均可清晰正常显示数据。



  多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。



  具备多项告警功能:使用过程中出现异常问题,如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电,不损坏仪表和相关检测设备。

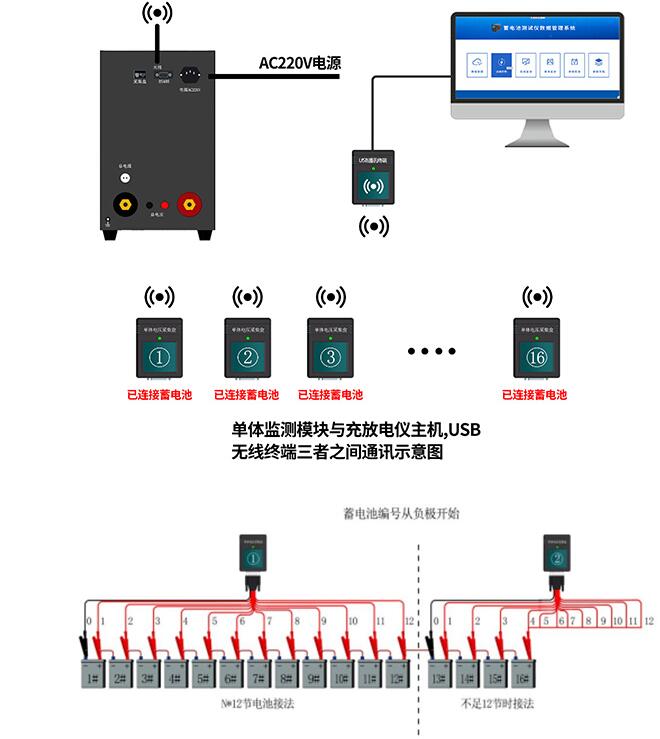

  单体电压采集盒采用LORO无线+RS485有线传输:兼容2V/6V/12V单体电压监测。每个单体电压采集盒可同时监测12个单体,相比传统每个模块只监测4个/6个单体电压的方法操作更加简便。



  操作智能化设计:配备快速对接插孔,连接简单,测试全程自动记录、智能分析,无需人工干预。



  具有并机使用功能:能多台并机使用,满足300A以上的放电电流需求。



  具有快速核容分析功能:可通过3-5分钟的快速放电预估蓄电池的剩余容量。



  采用高分子聚合物正温度系数电阻:功耗小,抗浪涌能力强,避免红热现象安全系数高,具有过流自保护功能。



  主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大,放电过程采用双CPU冗余设计,主副CPU协同工作,主CPU负责指令的运算与处理,副CPU负责报警监测与过程控制,当出现应急状况时主副CPU会同时锁定输出,当主副CPU其中一个出现指令运算异常时,另一个可以继续关闭输出,保护测试的安全可靠性。



  充放电参数预设功能:内置多种常用的充放电模板,满足不同类型电池的参数设置,模板数据掉电可保存,上电即可直接开始测试,无需频繁设置参数,让测试操作更简单。

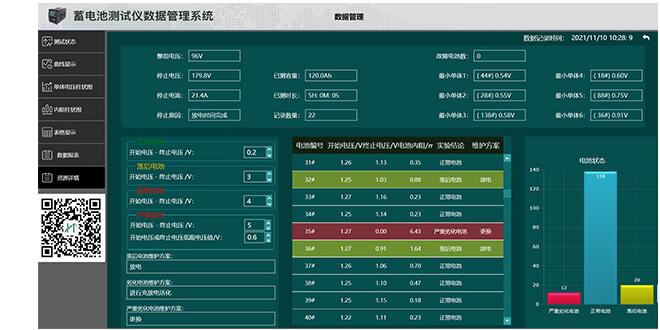

  配备专业的分析软件∶能同时显示电压、电流曲线、单体电池柱状图数据表格等,可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。





  具有强大的存储功能:内置16G存储空间,可存储多达1000组充/放电数据,支持历史放电数据进行查看、分析、删除等管理动作,外置16G数据读卡器,可通过USB接口,将放电过程的数据进行拷贝,导入电脑中,透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。

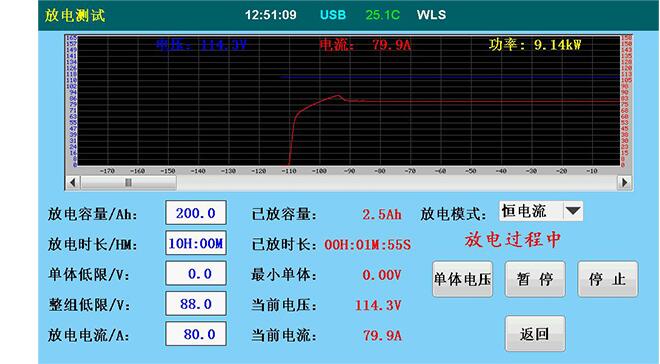

  放电可设定多个终止条件:放电容量到、放电时长到、单体电压低、整组电压低,其中任意一个测试条件达到后会自动停止放电,以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。

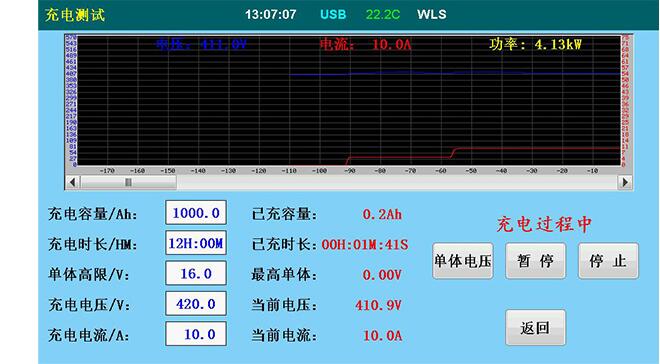

  充电可设定多个终止条件:充电容量到、充电时间到、单体电压高限、整组电压高限、其中任意一个测试条件达到后会自动停止充电,以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。

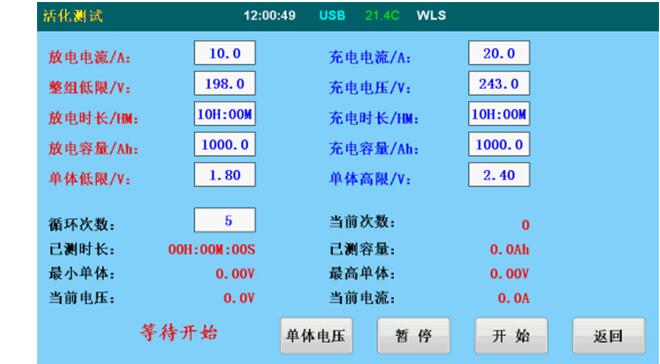

  具备活化修复功能:可以通过活化功能激活负极硫化的活性物质,减少容量的衰降提高电池寿命。

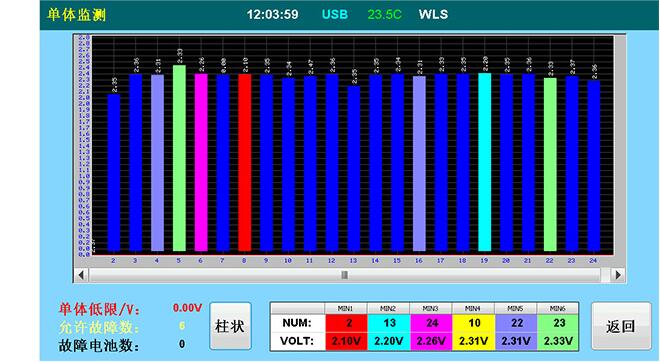

  支持数据无线查看:单节蓄电池电压实时采集,并以柱状图形显示,数据查看一目了然,同时对单体电池进行健康分析,并作出安全评估。





  具备无线单体采集功能:可通过放电仪实时监测各单体电压状况,兼容2V/4V/6V/12v单体电压监测,单个模块支持12只电池监测。

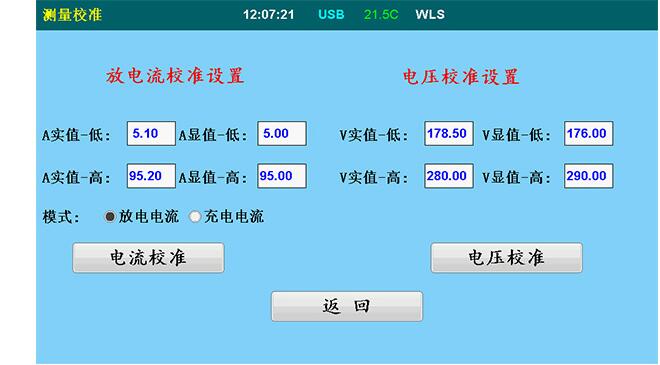

  自带校准功能︰仪器带有电压电流校准修正功能,可对测量值进行校准修正,保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。

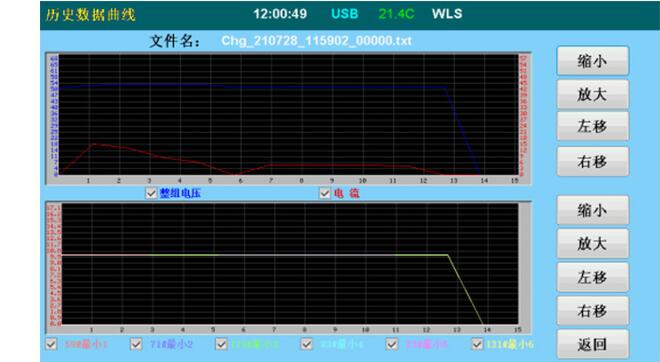

  具备曲线查看功能:通过数据管理界面的历史数据曲线功能,可将内置的数据文件以图表和波形图的形式进行回看查询。



HDGC3986
产品型号 48V系统 110V系统 220V系统 380V系统 480V系统
放电电压范围 32~60V 80~132V 176~270V 300~460V 380~580V
充电电压范围 42~60V 95~150V 190~300V 300~480V 450~600V
放电电流 0~300A 0~200A 0~100A 0~50A 0~40A
充电电流 1~100A 1~50A 1~50A 1~50A 1~50A
     仪器功能特性
显示功能 7寸LCD液晶触摸屏,分辨率1024×800
电压测量精度 ±0.5%FS+0.1V
电流测量精度 ±1%FS+0.1A最大量程100A
单体电压显示精度 0.01V
放电电流显示精度 0.1A
无线巡检功能 采用多频段射频无线模块,通讯距离可达100米以上
兼容2V/4V/6V/12V单体电池电压监测
每个无线监测模块可同时监测12个单体,高限可监测300节电池
数据保存容量 内置:16Gbit FLASH;外置16G储存
数据通讯 RS485*3;USB*1
工作模式 活化、恒流、恒压、浮充三阶段模式
     保护性能(液晶显示提醒+蜂鸣器告警)
主机保护功能 过温、过流、电流失控触发停机保护
反接保护功能 极性接反声光告警提示
异常保护 电源线掉电、主电缆掉电
过温保护 内置温度传感探头,温度超过75℃,设备自动停止放电
急停保护 外置空开断路器,用干紧急停机保护
      工作环境
散热方式 强制风冷
温度 工作温度范围:-5~50℃贮藏温度:-40~70℃
湿度 相对湿度:0~90%(40±2℃)
海拔 额定海拔≤4000米
     工作电源
电压 供电电压:单相三线制:220V AC (-20%~+30%),频率:45~65Hz;

充电输入∶三相交流:3800V Ac (-20%~+30%)

耐压测试 输入一机壳:2200Vdc 1min
输入一输出:2200Vdc 1min
输出一机壳:700Vdc 1min
安全性 满足EN610950
电缆接线 电缆快接插头(红正黑负),尺寸:电流mm²*3米,正负各1根
