产品名称: HDGC3980系列 蓄电池放电测试仪

  • 产品概述
  • 详细参数
  • 细节描述
  • 产品选型
  • 产品视频

       110V/220V蓄电池组放电测试仪用于快速解决电池组核对性放电实验、容量测试、电池组日常维护。仪表可以实时监控放电过程中的蓄电池电压、放电电流、放电时间、放电容量等参数;适用于各种蓄电池的活化放电、蓄电池初充电时的放电、蓄电池的维护放电,同时也可检验蓄电池的储电性能及负载容量等;具有操作简便、放电安全等优点是通讯基站、变电站、轨道交通、水力发电站以及UPS机房等进行电池测试运维的理想选择。



  选用7寸高清触摸屏:分辨率1024×800,高清显示,触控板采用军工级多层复合薄膜电阻式触摸板,抗干扰能力强,特别适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。背光式中文显示面板,在任何环境下,均可清晰正常显示数据。



  多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。



  具备多项告警功能:使用过程中出现异常问题,如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电,不损坏仪表和相关检测设备。



  单体电压采集盒采用LORO无线+RS485有线传输:兼容2V/6V/12V单体电压监测。每个单体电压采集盒可同时监测12个单体,相比传统每个模块只监测4个/6个单体电压的方法操作更加简便。



  操作智能化设计:配备快速对接插孔,连接简单,测试全程自动记录、智能分析,无需人工干预。



  具有并机使用功能:能多台并机使用,满足300A以上的放电电流需求。



  具有快速核容分析功能:可通过3-5分钟的快速放电预估蓄电池的剩余容量。



  采用高分子聚合物正温度系数电阻:功耗小,抗浪涌能力强,避免红热现象安全系数高,具有过流自保护功能。



  主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大,放电过程采用双CPU冗余设计,主副CPU协同工作,主CPU负责指令的运算与处理,副CPU负责报警监测与过程控制,当出现应急状况时主副CPU会同时锁定输出,当主副CPU其中一个出现指令运算异常时,另一个可以继续关闭输出,保护测试的安全可靠性。



  放电参数预设功能:内置多种常用的放电模板,满足不同类型电池的参数设置,模板数据掉电可保存,上电即可直接开始测试,无需频繁设置参数,让测试操作更简单。



  配备专业的分析软件:能同时显示电压、电流曲线、单体电池柱状图数据表格等,可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。



  具有强大的存储功能:内置16G存储空间,可存储多达1000组放电数据,支持历史放电数据进行查看、分析、删除等管理动作,外置16G数据读卡器,可通过USB接口,将放电过程的数据进行拷贝,导入电脑中,透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。

  放电可设定多个终止条件:放电容量到、放电时长到、单体电压阈值 ,整组电压阈值,其中任意一个测试条件达到后会自动停止放电,以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。



  自带校准功能:仪器带有电压电流校准修正功能,可对测量值进行校准修正,保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。





  具备曲线查看功能:通过数据管理界面的历史数据曲线功能,可将内置的数据文件以图表和波形图的形式进行回看查询。



DC110V/220V蓄电池直流系统
电压监测范围 DC 0~300V
放电电压 88~264V
放电电流 0~30A 0~60A 0~100A 0~200A 0~300A
    仪器功能特性
显示功能 7寸LCD液晶触摸屏,分辨率1024×800
电压测量精度 ±0.5%FS+0.1V
电流测量精度 ±0.5%FS+0.1V
单体电压显示精度 0.01V
放电电流显示精度 0.1A
无线巡检功能
(选配)
采用多频段射频无线模块,通讯距离可达100米以上,
兼容2V/4V/6V/12V单体电池电压监测,
每个无线监测模块可同时监测12个单体,高限可监测300节电池
数据保存容量 内置:16Gbit FLASH;外置16G储存
数据通讯 RS485*3;USB*1
工作模式 恒流/恒功率,可并机/从机控制
    保护性能(液晶显示提醒+蜂鸣器告警)
主机保护功能 过温、过流、电流失控触发停机保护
反接保护功能 极性接反声光告警提示
异常保护 电源线掉电、主电缆掉电
过温保护 内置温度传感探头,温度超过75℃,设备自动停止放电
急停保护 外置空开断路器,用于紧急停机保护
    工作环境
散热方式 强制风冷
温度 工作温度范围:-5~50℃贮藏温度:-40~70°c
湿度 相对湿度:0~90%(40±2℃)
海拔 额定海拔≤4000米
    工作电源
电压 单相三线制:220V AC (-20%~+30%),频率:45~65Hz
耐压测试 输入―机壳:2200Vdc 1min
输入一输出:2200Vdc 1min
输出―机壳:700Vdc 1min
安全性 满足EN610950

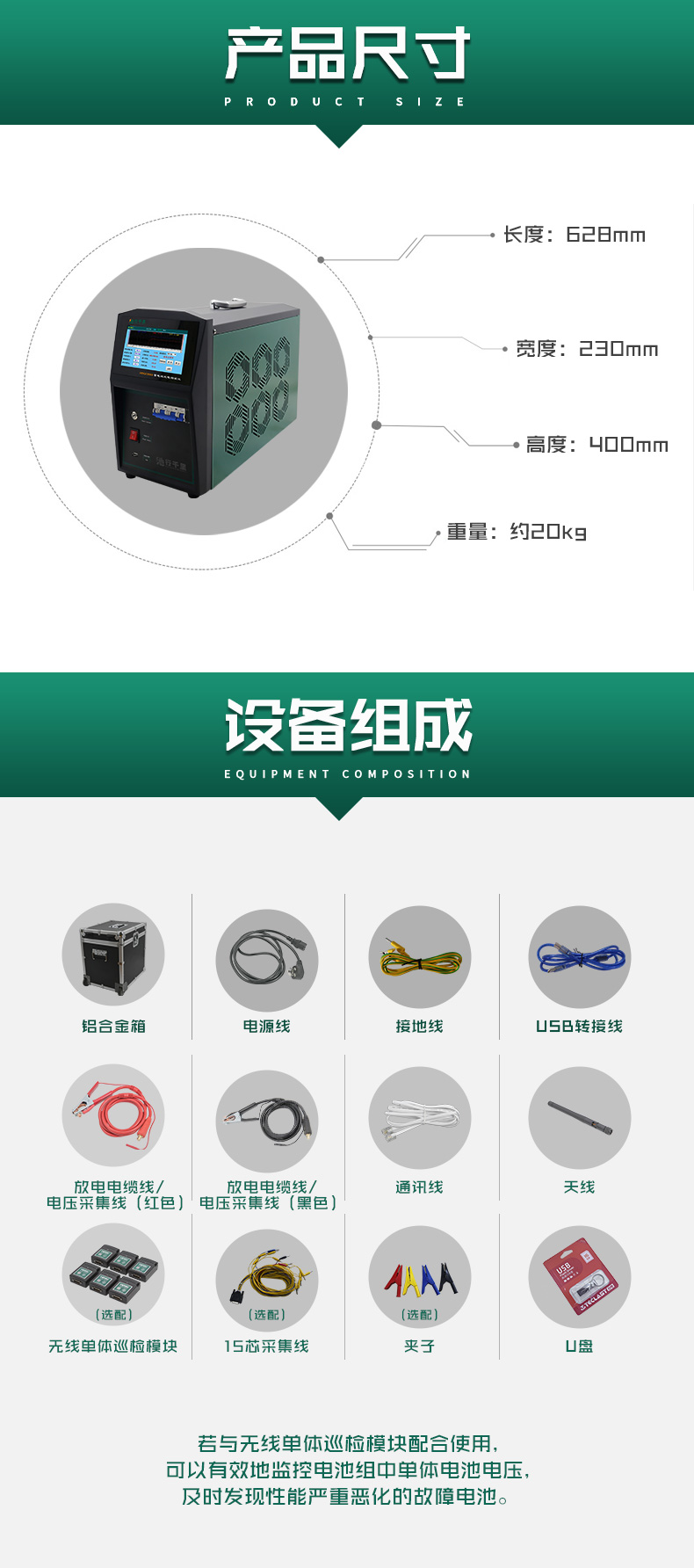

    仪器尺寸
主机尺寸(mm) 438*215*318 461*225*390 613*225*390 610*390*832 610*390*1182
设备重量 13KG 16KG 20KG 61KG 80KG
电缆接线 电缆快接插头(红正黑负),尺寸:电流mm²*3米,正负各1根







10~600V放电测试仪=恒流放电+容量分析测试+单体电压监测巡检
测量范围 电流范围 适用电池组容量 适用电池组电压
10~60V 0~100A 0~1000Ah 12V、24V、36V、48V
用途:通讯基站、单体电池核容测试
0~150A 0~1500Ah
0~200A 0~2000Ah
0~300A 0~3000Ah
10~140v 0~100A 0~1000Ah 12V、24V、36V、48V、72V、96V、110V用途:通讯基站、单体电池核容测试、电动自行车、电动叉车、观光车、轨道交通
0~150A 0~1500Ah
0~200A 0~2000Ah
0~300A 0~3000Ah
10~300V 0~100A 0~1000Ah 12V、24V、36V、48V、72V、96V.
110V、140、220V
用途:通讯基站、电动叉车、轨道交通、
电力系统、铁路机车
0~120A 0~1200Ah
0~150A 0~1500Ah
0~300A 0~3000Ah
10~480V 0~80A 0~800Ah 48V、72V、96V、110V、140、220V、380V
10~600V 0~35A 0~350Ah 48V、72V、96V、110V、140V、
220V、380V、480V
0~60A 0~600Ah
80~270V 0~30A 0~3000Ah 110V、220V用途:电力系统、
大型发电机组(250MW以上)
0~60A 0~6000Ah
0~100A 0~1000Ah
0~150A 0~1500Ah
0~200A 0~2000Ah
0~250A 0~2500Ah
0~300A 0~3000Ah
176V~456V 0~30A 0~3000Ah 220V、380V
用途:电力系统、铁路系统、UPS数据机房
0~50A 0~5000Ah
0~100A 0~1000Ah
300~600V 0~30A 0~3000Ah 380V、480V
用途:UPS、EPS数据中心
0~40A 0~400Ah
0~80A 0~800Ah
38~600V 0~50A 0~5000Ah 48V、72V、110V、220V、380V、480V用途:通讯基站、变电站、UPS、EPS数据中心
0~100A 0~1000Ah
