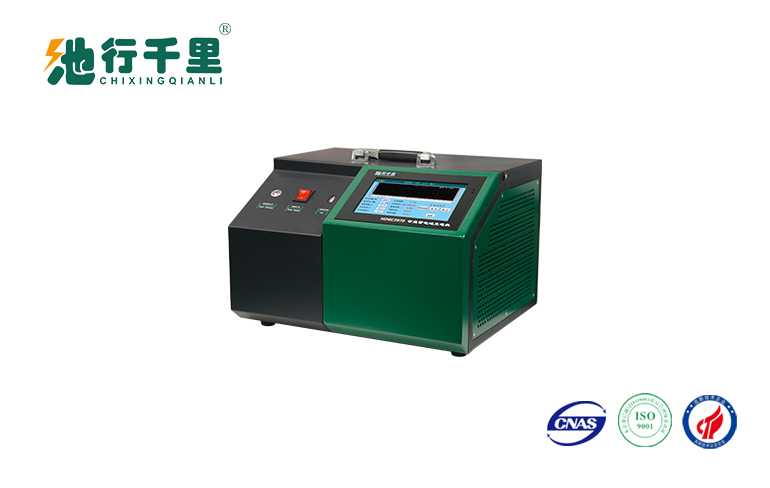

产品名称: HDGC3970系列 2-300V蓄电池充电机

  • 产品概述
  • 详细参数
  • 细节描述
  • 产品选型
  • 产品视频

       HDGC3970  DC2~300V 蓄电池组充电机可对电池组进行大电流活化补充电,通过高频充电机特性设置恒流、恒压、涓流三阶段充电模式对电池内部极柱钝化进行有效活化修复,延长了电池的使用寿命,适用于各类蓄电池组运维维护。





  宽电压大电流设计:单台设备就能满足110V/220V电压范围的电池组进行充放电测试。—机双用。



  快速补充电功能:可通过短时间内对蓄电池组进行快速补充电,有效激活电池内部化学成分,同时补充电后可有效解决充电模块合闸的压差火花问题。



  具备多种工作模式:恒流充电、恒压限流充电、涓流浮充等。

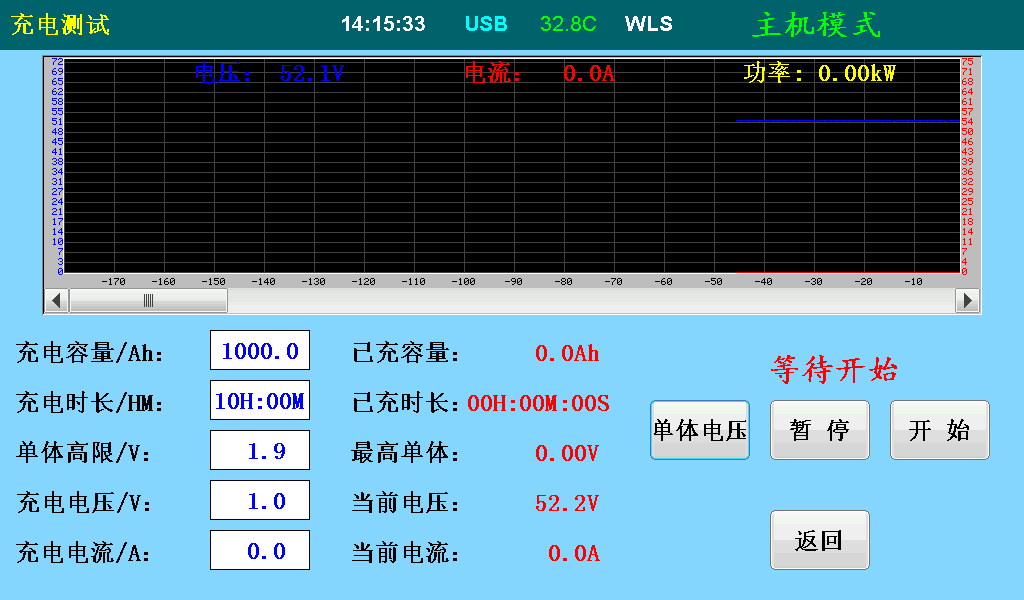

  选用7寸高清触摸屏∶分辨率1024×800,高清显示,触控板采用军工级多层复合薄膜电阻式触摸板,抗干扰能力强,特别适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。背光式中文显示面板,在任何环境下,均可清晰正常显示数据。



  多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。



  具备多项告警功能:使用过程中出现异常问题,如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电,不损坏仪表和相关检测设备。



  操作智能化设计:配备快速对接插孔,连接简单,测试全程自动记录、智能分析,无需人工干预。



  充电采用高频波宽调制(PWM)技术:滤波、整流、逆变、功率效率转换集成一体,采用内置电磁干扰(EMI)突波保护电路,微处理器控制技术。



  主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大,放电过程采用双CPU冗余设计,主副CPU协同工作,主CPU负责指令的运算与处理,副CPU负责报警监测与过程控制,当出现应急状况时主副CPU会同时锁定输出,当主副CPU其中一个出现指令运算异常时,另一个可以继续关闭输出,保护测试的安全可靠性。



  充电参数预设功能:内置多种常用的充电模板,满足不同类型电池的参数设置,模板数据掉电可保存,上电即可直接开始测试,无需频繁设置参数,让测试操作更简单。



  配备专业的分析软件:能同时显示电压、电流曲线、单体电池柱状图数据表格等,可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。





  具有强大的存储功能:内置16G存储空间,可存储多达1000组放电数据,支持历史放电数据进行查看、分析、删除等管理动作,外置16G数据读卡器,可通过USB接口,将放电过程的数据进行拷贝,导入电脑中,透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。





  充电可设定多个终止条件:充电容量到、充电时间到、单体电压高限、整组电压高限、其中任意一个测试条件达到后会自动停止充电,以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。





  自带校准功能:仪器带有电压电流校准修正功能,可对测量值进行校准修正,保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。





  具备曲线查看功能:通过数据管理界面的历史数据曲线功能,可将内置的数据文件以图表和波形图的形式进行回看查询。





DC 2~300V充电机
产品型号 0~300V
充电电压范围 2~300V
充电电流 1~20A 1~60A 1~120A
仪器功能特
显示功能 7寸LCD液晶触摸屏,分辨率1024*800
电压测量精度 ±0.5%FS+0.1V
电流测量精度 ±1%FS+0.1A最大量程100A
单体电压显示精度 0.01V
放电电流显示精度 0.1A
数据保存容量 内置: 16Gbit FLASH;外置16G储存
数据诵讯 RS485*3; USB*1
工作模式 恒流、恒压、浮充三阶段模式
保护性能(液晶显示提醒+蜂鸣器告警)
主机保护功能 过温、过流、电流失控触发停机保护
反接保护功能 极性接反声光告警提示
异常保护 电源线掉电、主电缆掉电
过温保护 内置温度传感探头,温度超过75°C,设备自动停止放电
急停保护 外置空开断路器,用于紧急停机保护
工作环境
散热方式 强制风冷
温度 工作温度范围: -5~50°C 贮藏温度: -40~70°C
温度 相对湿度: 0~90% (40土2°C)
海拔 额定海拔≤4000米
工作电源
电压 供电电压:单相三线制: 220V AC (-20%~+30%),频率:45~65Hz;充电输入:三相交流: 3800V AC (-20%~+30%)
耐压测试 输入一机壳: 2200Vdc 1min
输入一输出: 2200Vdc 1min
输出一机壳: 700Vdc 1min
安全性 满足EN610950
电缆接线 电缆快接插头(红正黑负),尺寸:电流mm2*3米,正负各1根











HDGC3970=智能充电+涓流浮充+单体电压监测巡检(选配)
产品规格 适用电池组容量 用途 电压等级
48V  50A 0~500Ah 通讯基站、通讯电源系统
蓄电池快速补充电
48V
48V  100A 0~1000Ah
48V  150A  0~1500Ah
48V  200A 0~2000Ah
48V  300A 0~3000Ah
110V  50A 0~500Ah 轨道交通电站、
变电站电池组充电测试
110V
110V  100A 0~1000Ah
110V  150A 0~1500Ah
110V  200A 0~2000Ah
110V  300A 0~3000Ah
220V  50A 0~500Ah 电力系统、石化、
热电厂电池组充电测试
220V
220V  100A 0~1000Ah
220V  150A 0~1500Ah
220V  200A 0~2000Ah
380V  10A 0~100Ah UPS数据中心、铁路/轨道交通 380V
380V  20A 0~200Ah
380V  30A 0~300Ah
380V  60A 0~600Ah
480V  10A 0~100Ah EPS数据机房、
消防、能源安全中心
480V
480V  20A 0~200Ah
480V  30A 0~300Ah
480V  60A 0~600Ah
